6 / 32
6
P+E TWIN-LINE
®
projectscharnieren en projectpaumelles
Uitfrezing alle typen gelijk
P+E biedt met de TWIN-LINE
®
serie een uniforme
sparing voor 45- 200 kg deurgewicht.
Als voorbeeld: de lichte smalle deur naar het toilet
afhangen aan een slanke paumelle met een 12 mm
doorsnee knoop, SC 5621, de veel zwaardere
toegangsdeur naar de toiletruimte aan de SC 5641
met knoopdikte doorsnee 16 mm of SC 5681 een
paumelle/scharnier met een knoopdikte doorsnee
20 mm.
Maar ook de zware scharnieren met een knoopdikte
doorsnee 22 mm met bledden van 4 mm dik voor
de inbraakwerende en brandwerende toegangsdeur
met slagvast glas van 200 kg type SI 5881 passen
in dezelfde uitsparing. U kiest of wijzigt het type
paumelle of scharnier naar behoefte zonder
aanvullend hakwerk of freeswerk!
De uitfrezing is voor alle typen gelijk ongeacht
materiaaldikte, ongeacht knoopdikte en ongeacht
type TWIN-LINE
®
projectpaumelle of projectscharnier.
De tussenruimte bedraagt altijd 9 mm.
De scharnierbladuitfrezing is altijd 3 mm voor zowel
het blad van 2.5, 3, 3.5 en 4 mm dikte!
Dit maakt een efficiënte verwerking mogelijk, zowel bij
de kozijnenindustrie als op de bouwplaats.

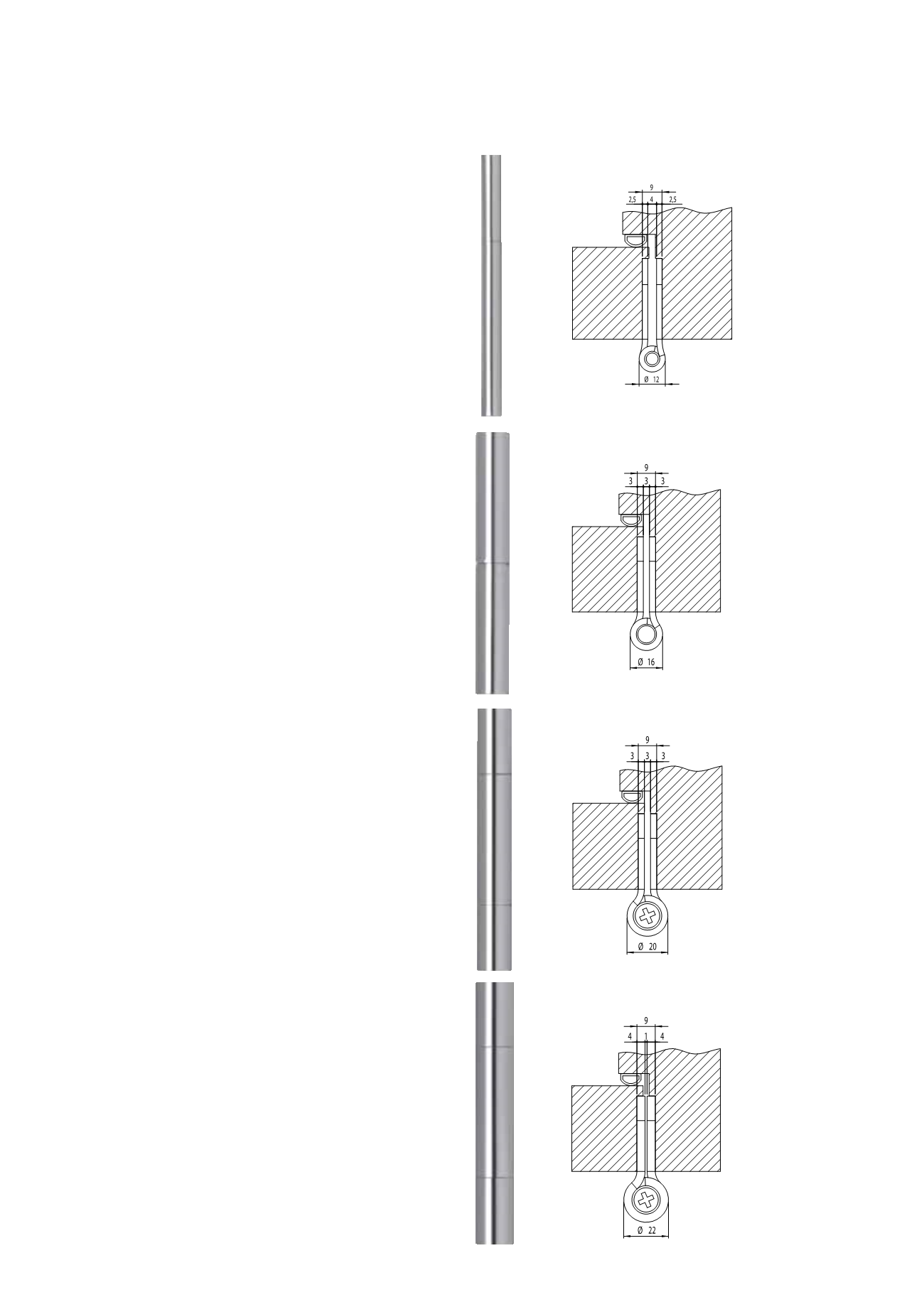

Zie de infrezingsschetsen per type.
Bij zwaardere deuren is keuze voor een scharnier/
paumelle 160 mm hoog noodzaak. Een belangrijk
gegeven is dat deze hoogtemaat gemakkelijker in
lijn is te monteren. Bovendien zijn de bevestigings-
schroeven dan verder uit elkaar gepositioneerd om
splijten van hout te voorkomen.
SC 5621
160 mm
12 mm ø
2,5 mm
45 kg
SC 5641
160 mm
16 mm ø
3 mm
80 kg
SI 5681
SC 5681
160 mm
20 mm ø
3 mm
150 kg
SI 5881
SC 5881
160 mm
22 mm ø
4 mm
200 kg
